1. Soal Tugas[kembali]
1. Sensor REED merupakan jenis sensor :
A. Sensor mekanis
b. Sensor optic
c. Sensor fisika
d. Sensor kimia
2. Sensor Reed menggunakan prinsip kerja :
A. Medan listrik
b. Medan magnet
c. Perbedaan resistansi
d. Jumlah cahaya yang masuk ke sensor
3. Rentang suhu yang dapat diukur oleh thermistor NTC
adalah :
A.-500 sampai -300 ° c
B. -700 sampai 1000 ° c
C. -55 ° c hingga 125 ° c
D. 250 hingga 1000° c
4.
Bagaimana pengaruh suhu pada Thermistor NTC :
A. Semakin tinggi suhu maka nilai resistansi semakin besar
B. Semakin tinggi suhu maka nilai resistansi semakin kecil
C. Resistansi yang dihasilkan tetap
D. Tegangan yang dihasilkan tetap
5. Sensor PIR merupakan jenis sensor :
A. sensor mekanis
B. sensor optic
C. sensor Fisika
D. sensor Kimia
6. Rentang tegangan kerja
sensor PIR :
a. 4,5-20 V
b. 0 – 3 V
c. 25 – 30 V
d. 50 V
7. LM – 35 merupakan jenis
sensor :
A. sensor mekanis
B. sensor optic
C. sensor Fisika
D. sensor Kimia
8. Tiap perubahan 1⸰C akan menghasilkan perubahan tegangan output s ebesar :
A. 10mV
B. 15mV
C. 20mV
D. 5mV
9. Sensor
Kelembaban termasuk jenis sensor :
A.
sensor mekanis
B. sensor optic
C. sensor Fisika
D. sensor Kimia
10 arus pada operasi
kerja sensor kelembaban :
A. 15mA
B. 20mA
C. 25mA
D. 5mA
2.Soal Kuis[kembali]
Alat pendeteksi telur busuk
1. kesalahan yang terjadi pada rangkaian diatas adalah (dapat
memilih lebih dari 1 jawaban) :
a. sensor LDR tidak bekerja ketika diberi cahaya
b. Led dipasang seri dengan motor
c. LM 393 digunakan sebagai rangkaian detector
d. IC-7411 digunakan sebagai op-amp penguat
Rangkaian Alat Pengaman Ruangan
1. Kesalahan pada
rangkaian diatas adalah :
a. Fungsi penggunaan
op-amp belum jelas
b. Resistansi R5
sebesar 10k
c. Transistor
pada relay 1
d. SCR dapat
digantinkan dengan op-apm
2. input(sensor) dan
ouput yang digunakan pada rangkaian diatas adalah :
a. 2 sensor
(sensor MQ-2 dan sensor hujan) dan 3 output(motor,led,buzzer)
b. 2 sensor (sensor
MQ-2 dan sensor api) dan 1 ouput (motor)
c. 1 sensor (sensor
hujan) dan 3 ouput (motor,led,buzzer)
d. 1 sensor(sensor MQ-2) dan 2 output(motor,
led)
Rangkaian Dispenser Otomatis
1. kesalahan pada rangkain diatas adalah :
a. kedua kran bekerja secara bersamaan
b. motor digunakan sebagai ouput
c. kedua motor saling terhubung
d. Op-amp penguat yang digunakan jenis inverting
2. prinsip kerja pada rangkaian diatas adalah :
a. Ketika output air panas hidup
maka yang lain harus mati begitu sebaliknya
b.
Kedua output bekerja bersamaan
c.
sensor GP2D12 berfungsi untuk mendeteksi suhu
d.
sensor thermistor Ptc berfungsi untuk mendeteksi suhu

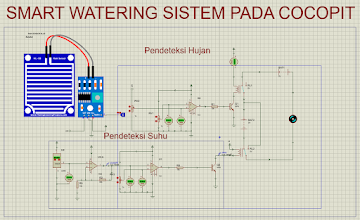

Rangkaian Smart Watering System
Pada Cocopit
1. kesalahan pada rangkaian diatas adalah :
a. IC 741 digunakan sebagai detector
b. sensor hujan digunakan sebagai
input
c. motor sebagai ouput rangkaian
d. tidak ada voltmeter pada kaki
basis transistor
2. prinsip kerja
rangkaian diatas adalah :
a. motor(pompa air) bekerja jika air
berlebih
b. motor (pompa air) bekerja jika
air kurang
c. motor(pompa air) bekerja jika LM
35 mendeteksi suhu pada tanaman lembab
d. motor(pompa air) bekerja jika
LM 35 mendeteksi suhu pada tanaman tinggi(panas)
Rangkaian Keamanan Rumah Dari Maling
1. Kesalahan pada rangkaian diatas
adalah :
a. button pada
rangkaian di seri dengan buzzer
b. Voltmeter pada kaki basis transistor
c. sensor reed dipasang
pada pintu dan PIR pada jendela
d. lampu akan ON Ketika
pintu terbuka
2. sensor yang digunakan pada
rangkaian adalah :
a. sensor reed dan
sensor PIR
b. sensor magnetic dan
sensor Lm 35
c. sensor thermistor dan
sensor Lm 35
d. sensor LVDT dan
sensor gas
3. Soal Latihan [kembali]
Sensor thermal
1. Pada rangkaian diatas menggunakan
sensor :
a. sensor thermistor
b. sensor reed
c. sensor hujan
d. sensor gas
2. Output pada rangkaian diatas
adalah :
a. LED
b. motor
c. buzzer
d. LED dan Motor

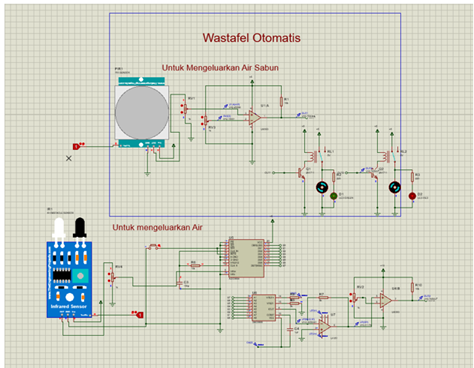

Sensor Optik
1.Pada rangkaian
diatas menggunakan sensor :
a. sensor thermistor
b. sensor infrared
c. sensor PIR
d. sensor gas
2.Output pada
rangkaian diatas adalah :
a. LED
b. motor
c. buzzer
d. LED dan Motor
Sensor Fisika
1. Pada rangkaian
diatas menggunakan sensor :
a. sensor soil
moisture
b.
sensor hujan
c. sensor LM35
d.
sensor gas
2. Output pada
rangkaian diatas adalah :
a. LED
b. motor
c. buzzer
d. LED dan Motor
