Tugas Pendahuluan

Modul III
KARAKTERISTIK DIODA & TRANSISTOR

1. Kondisi [Kembali]

    Ganti resistor 100k dengan resistor 10k, lalu amati sinyal keluarannya pada kedua ujung kaki
     resistor 10k tersebut dengan memggunakan osiloskop.

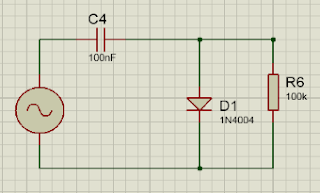

 2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

Rangkaian clamper adalah rangkaian yang digunakan untuk “menjepit” (clamping) suatu sinyal ke level tegangan tertentu. clamper dapat mendorong sinyal masukan pada suatu level tegangan DC tertentu. Rangkaian clamper terdiri dari sebuah kapasitor, sebuah dioda, dan sebuah resistor tetapi juga bisa dilengkapi dengan sumber tegangan DC untuk menghasilkan pergeseran level tegangan ke nilai tertentu. Nilai resistansi R dan kapasitansi C harus dipilih sehingga time constant  τ = RC cukup besar dan menyakinkan bahwa tegangan kapasitor tidak mengalami discharge yang signifikan selama dioda mengalami bias terbalik (“off”).

Rangkaian Penggeser(Clamper) ini memberikan penambahan komponen DC pada tegangan masukan. Akibatnya, seolah-olah terjadi pergeseran (clamping) pada tegangan. Jika penambahan komponen DC negatif, maka terjadi pergeseran tegangan ke bawah (negatively clamped), dan begitu pula sebaliknya, (positively clamped).

 Pada rangkaian Clamper negatif selama setengah tegangan masukan Vin positif, dioda di-forward biased dan dalam kondisi konduksi, sehingga kapasitor akan terisi dengan polaritas. Akibatnya, tegangan keluaran Vo akan sama dengan nol. Namun, selama setengah tegangan masukan Vin negatif, dioda di-reverse biased, kapasitor akan mulai membuang tegangannya melalui tegangan keluaran Vo. Akibatnya, tegangan keluaran Vo akan sama dengan tegangan masukan Vin dikurang dengan tegangan buangan dari kapasitor VC. Sehingga, secara grafik, tegangan keluaran Vo merupakan tegangan masukan Vin yang diturunkan sejauh tegangan buangan dari kapasitor VC. Jika dirancang bahwa waktu buangan kapasitor sangat lama, maka tegangan buangan dari kapasitor VC akan sama dengan tegangan masukan Vin maksimum.
